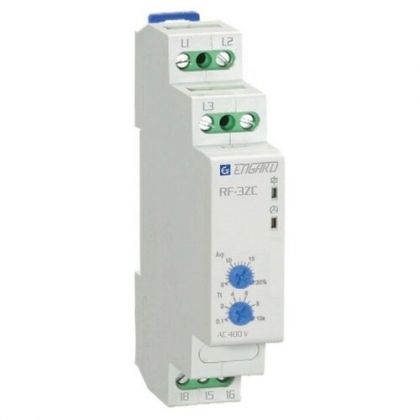

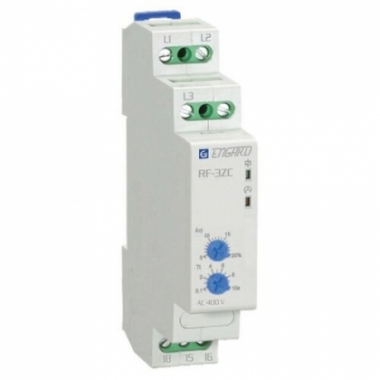

Engard RF-ZC340 Реле контроля фаз с регулировкой RF-3ZC 3Р АС 400В

Для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии фаз по напряжению, нарушения последовательности чередования фаз Контроль симметрии фаз по напряжению с регулировкой порога и времени выдержки срабатывания Индикаторы наличия напряжения питания и срабатывания реле с отдельной сигнализацией по каждому типу аварии Принцип работы После подачи питания контакт реле мгновенно переключается в положение 15-18 и остается в таком положении при нормальном режиме работы цепи. При нарушении симметрии фаз по напряжению или последовательности чередования фаз, а также при обрыве одной из фаз или нуля, реле срабатывает и выходной контакт переключается в положение 15- 16 либо с задержкой времени, либо мгновенно. При восстановлении контролируемых параметров цепи в пределах заданного диапазона контакты реле возвращаются в положение 15-18. Техническое описаниеНоминальное напряжение питания Un (В): AC 400Частота переменного тока (Гц): 50-60Максимальный коммутируемый ток АС-1 (A 8Контакты: 1COНапряжение изоляции (В): 450Контроль обрыва фаз: естьКонтроль последовательности чередования фаз: естьКонтроль асимметрии фаз по напряжению: естьДиапазон регулировки асимметрии напряжения Asy (%): 5-20Диапазон регулировки выдержки времени отключения Asy Tt (сек): 0,1-10Гистерезис по асимметрии Hys (%): 2Задержка отключения при обрыве фазы и нарушении последовательности чередования фаз, не более (сек): 0,2Точность отсчета выдержки времени, не более: 5%Износостойкость механическая/электрическая (циклов): 106/105Количество фаз: 3РКорпус - количество модулей шириной 18 мм: 1Монтаж: Din-рейка 35 ммПодключение - сечение кабеля (мм2): 0,5-2,5Момент затяжки (Н·м): 0,5Масса (г): 77Габариты (ВхШхГ) (мм): 90х18х65Температура эксплуатации (°С): от -5 до +40Допустимая влажность воздуха при 40°С (%): Не более 50Высота установки над уровнем моря (м): Не более 2000Температура хранения (°С): от -30 до +55Степень защиты: IP20КомплектацияРеле
